1 研究概況及樣品制備
受某公司委托，對該公司某金礦的尾礦開展AMICS礦物參數自動定量分析，重點查明尾礦中金礦物的賦存狀態。
樣品分級制備，樣品分級情況及產率見表1。

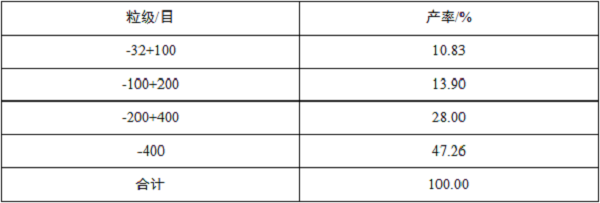

表1 尾礦粒度分級及產率
.png)
由于尾礦中金的含量很低，為了查清 金的賦存狀態，我們采用分級大數量統計的測試方法，磨制了4件樣品進行測試。
2 尾礦礦物組成
2.1 尾礦金品位
經委托方化學分析，該尾礦金品位平均1.5g/t。
2.2 尾礦礦物組成及含量
采用AMICS自動礦物分析系統測定該尾礦礦物組成及含量，測定結果見表2及圖1。結果表明：尾礦中礦物組成比較簡單，主要金屬礦物為毒砂、黃鐵礦，其次為針鐵礦、自然銅等，微量的自然金；脈石礦物主要為石英，其次為云母、碳酸鹽礦物及長石等。
尾礦各粒級礦物相分類顆粒圖見圖2。由礦物相分類顆粒圖可知，黃鐵礦、毒砂粒度較細，連生體較多。
表2 物質組成及含量
.png)
.png)

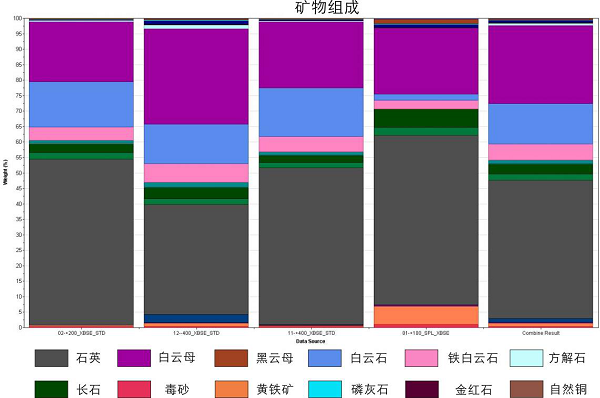

圖1 尾礦礦物組成柱狀分布圖
.png)

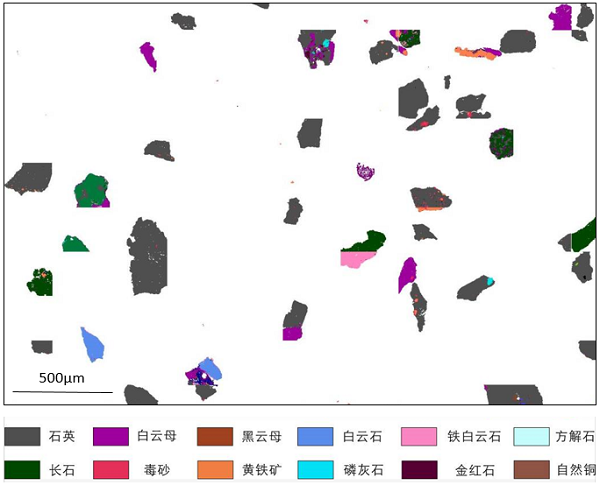

圖2 尾礦礦物相分類顆粒圖
3 尾礦主要金屬礦物能譜分析
尾礦中主要金屬礦物毒砂、黃鐵礦的能譜分析結果見表3。從分析結果可以看出：尾礦中主要礦物基本不含分散金。

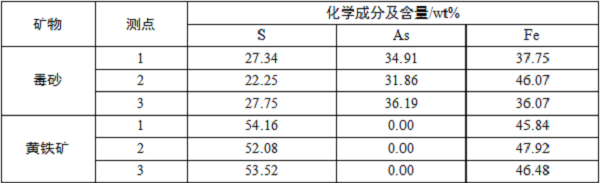

表3 毒砂與黃鐵礦化學成分能譜檢測結果
4 金的賦存狀態
4.1 金礦物嵌布特征及化學成分
尾礦經篩分分級后，各粒級分別檢測，由于尾礦金品位較低，只在-32+100目粒級樣品中發現一粒金礦物。
圖3 含金礦物的多礦物相顆粒圖
在電鏡下觀察可知，該金礦物粒度很細（1.7×2.186μm），屬微粒金，呈角粒狀分布在多礦物相的顆粒邊部，見圖3。連生金礦物的顆粒為以石英、長石為主，含少量白云石、閃鋅礦、金礦物的多礦物相顆粒，顆粒粒度為20.64×21.01μm，金礦物連生在石英邊部，與微粒閃鋅礦相鄰。所以，這粒金從選礦的角度劃分屬連生金，從金礦物與載體礦物的鑲嵌關系劃分，可能屬于裂隙金。
根據《巖金礦地質勘察規范》，金的質量分數大于80%為自然金。該尾礦金礦物能譜分析結果見表4，由表4可知該尾礦中金礦物基本不含雜質，為自然金，金成色高，達994.8‰。
表4 自然金化學成分能譜檢測結果
4.2 金的賦存狀態討論
綜合主要礦物能譜分析結果以及AMICS檢測結果推測，該尾礦中的金應是以獨立礦物自然金存在，金的粒度細小，檢測到的唯 一 一粒自然金為偏細的微粒級，與微粒閃鋅礦連生在石英長石為主的多礦物相顆粒邊部，可能賦存在巖石裂隙中。
綜合推測，尾礦中的自然金為顯微次顯微金。
.jpg)
免費咨詢電話400-100-1303
北京實驗中心
地 址：北京市朝陽區惠河南街1069號水南莊壹號21棟
上海實驗中心
地 址：上海市寶山區長江路43號4號樓4A101-4A112室
北方實驗中心
遼寧科技大學特種實驗樓1樓103室
