納米材料是指三維尺寸中至少有一維尺寸為 1-100 nm的材料，包含了顆粒、纖維、薄膜等形態。納米材料顯示出常規材料所不具備的特殊性質，在使用時可取得超常的效果。
納米粉體通常以顆粒的形式存在，可分為金屬、高分子和陶瓷納米粉體。陶瓷納米粉體在塑料、橡膠、涂料、造紙、藥物、油墨、磨料、傳統建筑陶瓷和高性能陶瓷等領域有著極為廣泛的應用。例如，納米Al2O3、SiO2加入到普通橡膠中可以提高橡膠的彈性、耐磨性和介電特性，添加到塑料中可提高塑料的強度、韌性、致密性和防水性；納米CaCO3、ZnO可改善聚氨酯涂料的硬度和機械性能。納米Al2O3、ZrO2 粉末燒結成的各種高性能陶瓷可降低燒成溫度、減少能耗，且力學及熱學性能都得到極大改善。
01為什么需要掃描電子顯微鏡？
納米粉體在上述應用領域發揮重要作用，在很大程度上依賴于其形貌、粒徑( 或孔徑) 及其分布，因此，對納米粉體進行準確表征十分關鍵。在常用的測試方法中，激光粒度儀的反演算法有時難以讓人滿意; BET氮吸附法缺乏顯微形貌信息; 因為納米顆粒不容易分散，透射電鏡獲取的又是二維投影圖像，觀察時需盡量避開堆疊區域，導致視場狹小并缺乏統計性，所以在形貌和尺寸分布的判斷上仍需謹慎。而掃描電子顯微鏡（SEM）能夠彌補以上方法的不足。

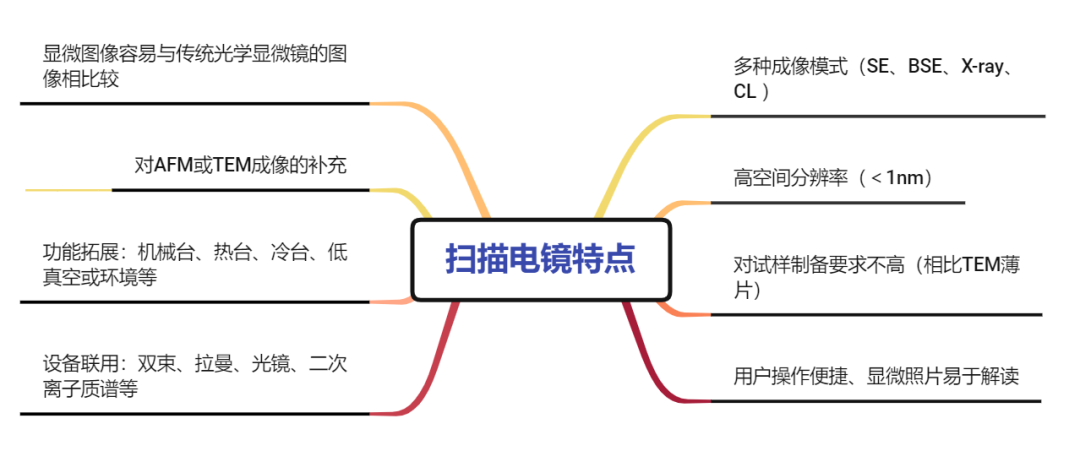

圖1 SEM的技術特點總結
02SEM拍攝陶瓷納米粉體面臨的問題
SEM發明于1937年，并于1965年被廣泛使用。隨后推出的場發射掃描電鏡兼顧了高分辨、大視野和高景深的特點，在陶瓷納米粉體的表征上有重要的應用價值。但是，通常電鏡的加速電壓≥5 kV，入射電子束會在絕緣樣品表面產生過多的電子或空穴，形成不穩定電場，在顯微圖像上顯示為明暗相間的條紋或畸曲的圖像，通常被稱為荷電效應或充電效應。
荷電效應不僅降低圖像分辨率，而且嚴重影響了對樣品的形貌、成分和結構信息的獲取。荷電效應會導致納米粉體的圖像出現畸變，為減輕荷電效應而采取的鍍膜方法也難免會遮蓋粉體本身的形貌。
圖2 在常規電壓下，荷電效應會觀察陶瓷納米粉體的觀察
圖3 鍍 Pt 膜對納米陶瓷粉體顯微形貌的影響，鍍膜（左圖）不鍍膜（右圖）
03如何拍攝陶瓷納米粉體?-Apreo2的成像策略
鍍膜對納米粉體的高分辨觀察帶來了極大的干擾。制備透射樣品，并使用掃描電鏡中的 STEM 探測器，使用較高的加速電壓使電子束透過樣品從而減少荷電，但透射樣品制備困難，而且掃描電鏡中較少配置 STEM 探測器，該方法也會犧牲顆粒表面的細節信息，并非常規方法。對于堆積較多的納米陶瓷粉體成像，真正能有效解決荷電效應的方法是低加速電壓成像。
在理想情況下，找到平衡電壓E2，此時入射電子束引起的靜電勢 V 幾乎不存在，但是對于陶瓷納米粉體，單純通過尋找 E2并非是好方法，因為很多樣品混合了多相和各種形貌因素，E2數值的測量較繁瑣，也很難根據理論計算復雜樣品的 E2數值。
為了克服低電壓對高分辨成像的阻礙，需要在使用低加速電壓技術的同時結合其他策略，比如減小電流、縮短采集時間、選擇合適探測器等，同時又不能過于犧牲圖像的信噪比，但是這些都對設備提出了更高要求，高分辨掃描電鏡應盡可能在低電壓性能上進行優化。

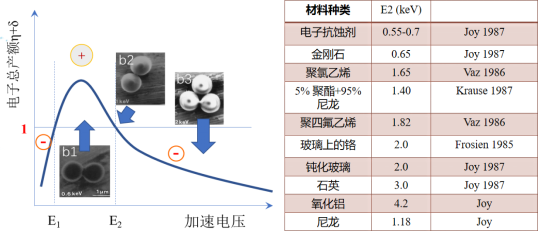

圖4 低加速電壓下的電荷平衡點示意圖及部分材料的E2平衡點數值
而掃描電鏡Apreo2在低加速電壓上做的性能優化，非常適合陶瓷納米粉體的拍攝。以下是Apreo2鏡筒的設計示意圖及鏡筒內信號示意圖。

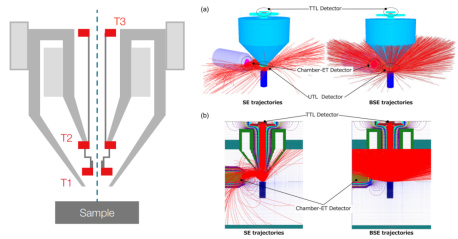

圖5 Apreo2鏡筒設計示意圖及鏡筒內信號示意圖
Apreo2設計了三位探測器（T1/T2/T3），充分利用了鏡筒內的豐富信號。T1探測器靠近極靴的位置，可以對非導電、易電子束損傷有機樣品的進行高分辨BSE成像，即使在＜3PA的束流，也能夠保持高信噪比。T2探測器可以不鍍金對非導電樣品的高分辨成像、而且可以在大工作距離下保持（WD=10mm）高分辨成像，WD=10mm的工作距離可以兼顧能譜的分析。T3主要針對導電樣品的高分辨成像，以及平整樣品的電位襯度成像。
以下是Apero2拍攝陶瓷納米粉體的案例。
圖6 納米氧化鋁粉
納米級Al2O3粉末具有超塑性，可以制備低溫塑性氧化鋁陶瓷；也可滿足多層電容器的電子陶瓷元件的厚度要求小于10μm；也可作為極薄的透明涂料，噴涂在諸如玻璃、塑料、金屬、漆器、大理石上；也可以分散在金屬中，提高鋁的強度。
圖7 二氧化硅氣凝膠
1931年Kister通過水解水玻璃的方法首次制備出氣凝膠.納米量級顆粒相互聚合形成的連續三維網絡結構，多孔非晶態。二氧化硅氣凝膠復合材料可用在隔熱保溫材料、催化劑及載體、聲阻抗耦合材料等領域。
圖8 陶瓷納米粉體
研磨前（左圖）和研磨后（右圖）對比，研磨后的顆粒為20nm左右，可以對砂磨機的研磨效果進行評估。
(3).png)
圖9 水滑石基復合氧化物陶瓷納米粉體催化劑（左圖）及納米金剛石顆粒（右圖）
為什么說Apreo2的T1和T2探測器能夠輕松實現陶瓷納米粉體的高分辨觀察？
要回答這個問題前，我們要討論電荷效應產生的原因及尋找E2平衡點的便捷性。首先，在常規的實際電鏡操作中，為消除荷電效應，需要極大的耐心尋找 E2 值來維持電荷平衡，且不同電壓來回切換需要重新合軸和消像散，導致測試效率不高，因此，單純通過尋找平衡電壓來消除荷電效應的方法存在諸多限制。第二，電荷特別容易集中在正光軸的位置，如果鏡筒內的探測器施加偏壓，就特別容易把電荷信號一并收集過來。
圖10 電荷效應產生示意圖及電荷信號發射方向示意圖（沿正光軸位置強）
而T2探測器位置設計，無偏壓吸引電子信號（包括荷電效應的電子信號），可以大程度的避開了沿中軸方向的荷電信號，同時保持了較高的信噪比。這樣，就把過去需要尋找的E2平衡點，拓寬成一個平衡范圍，操作上就非常輕松。這也是T2探測器能輕松拍攝陶瓷納米粉體的原因之一。
掃描電鏡低電壓技術的概念雖然早在 1960 年就被提出，但是在2000年后才開始大規模應用。說明低電壓技術本身存在很多限制因素。低電壓時入射電子束能量較低，帶來信號產生區小、更能反映表面信息等一系列優點，但是也受制于電子光學，比如更明顯的衍射效應和較大的色差。
在考慮空間分辨率時，較小的信號產生區會有益于分辨率的提高，而電子光學對束斑的限制則阻礙了分辨率的提高。通過減小工作距離可以減小物鏡的色差和球差系數，仍能獲得較高分辨率的圖像，但是該措施存在極限和限制。如果在整個光路上，電子束持續保持在恒定的低能量，衍射差和色差帶來束斑的擴展還是無可避免地妨礙分辨率的提升，所以，在電子光學和鏡筒設計上，現代高分辨掃描電鏡采用了諸多優化措施，而場發射掃描電鏡Apreo2 無疑是其中杰出的代表。
參考文獻:
［1］李鳳生，劉宏英，陳靜，等． 微納米粉體技術理論基礎［M］． 北京: 科學出版社，2010: 241 － 242．
［2］盧壽慈，沈志剛，鄭水林，等． 粉體技術手冊［M］． 北京: 化學工業出版社，2004: 673 － 992．
［3］黃勇，張立明，汪長安，等． 先進結構陶瓷研究進展評述［J］． 硅酸鹽通報，2005，24( 5) : 91 －
［4］PAN L C，ZHANG F G，MENG R，et al． Anomalous change of airy disk with changing size of spherical particles［J］．Journal of Quantitative Spectroscopy and Radiative Transfer，2016，170: 83 － 89．
［5］WILLIAMS D B，CARTER C B．Transmission electron microscopy: a textbook for materials science［M］．Berlin: Springer，2009: 9－10．
［6］HAGUENAU F，HAWKES P W，HUTCHISON J L，et al． Key events in the history of electron microscopy［J］．Microscopyand Microanalysis，2003，9: 96－138．
［7］SHAFFNER T J，VELD R D V‘Charging’effects in the scanning electron microscope［J］． Journal of Physics E: ScientificInstruments，1971，11( 4) : 633－637．
［8］GOLDSTEIN J I，NEWBURY D E，MICHAEL J R，et al． Scanning electron microscopy and X-ray microanalysis［M］．4 thed．Berlin: Springer，2018: 134－138．
［9］CAZAUX J．Charging in scanning electron microscopy‘from inside and outside’［J］．Scanning，2004，
［10］JOY D C，JOY C S．Low voltage scanning electron microscopy［J］． Micron，1996，27( 3 /4)
