清潔度影響系統的正常運行、零部件質量的優劣和整車的品質。隨著汽車零部件液壓系統和壽命對清潔度要求日益增高，使得相關企業對清潔度測試方面要求越來越高，昔日被忽視的一些環節得到重視［左管軍,趙會強］。目前清潔度檢測測試中，除了測量顆粒物數量和尺寸外，越來越多的清潔度規范還要求精確測定殘留污垢顆粒的材質。通過對顆粒物材質的確定，可有效溯源同時降低故障風險。
.png)
圖1 Aixa-Perception汽車清潔度分析系統報告模塊
賽默飛世爾科技公司2024年ZUIXIN推出的第四代高分辨大樣品倉顆粒物分析系統，Thermo Scientic™ Aixa-Perception 歷經32年的研發升級，是目前國內外公認的ZUI準確,ZUI專業的顆粒物自動分析系統，同時也是汽車清潔度權威檢測機構RJL實驗室首推的方案。尤其在報告輸出系統中，Aixa-Perception嚴格按照國際和國內標準要求，推出了符合行業規范的報告系統，同時具備高度的靈活度，能夠根據企業內部標準進行調整。
按尺寸等級分類并評級
在ISO 16232中規定了按照顆粒尺寸大小將不同的顆粒進行分類輸出報告，同時可以根據尺寸分類等級對其進行零部件清潔度代碼（CCC）判斷。Aixa-Perception系統完全符合標準要求，自動進行顆粒尺寸等級分類，同時自動進行CCC代碼判斷，輸出結果合格或失敗。
.png)

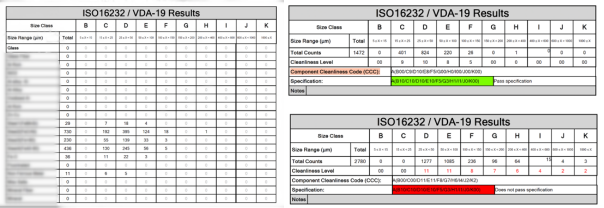

圖2 顆粒尺寸評級和CCC代碼結果輸出
按顆粒成分分類
在成分分類上，光鏡通過偏光和非偏光圖像疊加，識別金屬光澤顆粒和非金屬光澤顆粒，但透明質顆粒如玻璃不一定能識別出。同時當顆粒呈現的表面不是很明亮，且表面被氧化或表面被油污等其他污染物包裹時，仍呈現部分金屬反射或金屬光澤。而掃描電鏡則通過灰度閾值精準識別，只要灰度閾值大于濾膜本身閾值則被識別，并可以通過EDS確認具體成分。在GB/T 41481-2021中同樣提到了利用SEM- EDS的方式可有效識別顆粒成分，從而為材料的溯源提供支持。在Aixa-Perception系統中，提供了符合不同汽車主機廠的標準成分分類庫，為清潔度檢測溯源和異物確認提供了ZUI有效和ZUI準確的幫助。
.png)

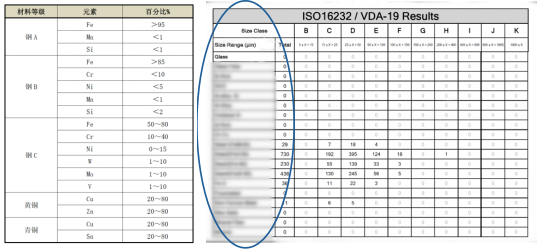

圖3 標準中的分類方法（左）和Aixa-Perception提供的分類庫（右）
按物理特性進行分類
在GB/T 41481-2021標準中提到，可將不同的材料類別與其物理特性（例如導電性、硬度或磨蝕性）進行量化，如下圖所示。
.png)

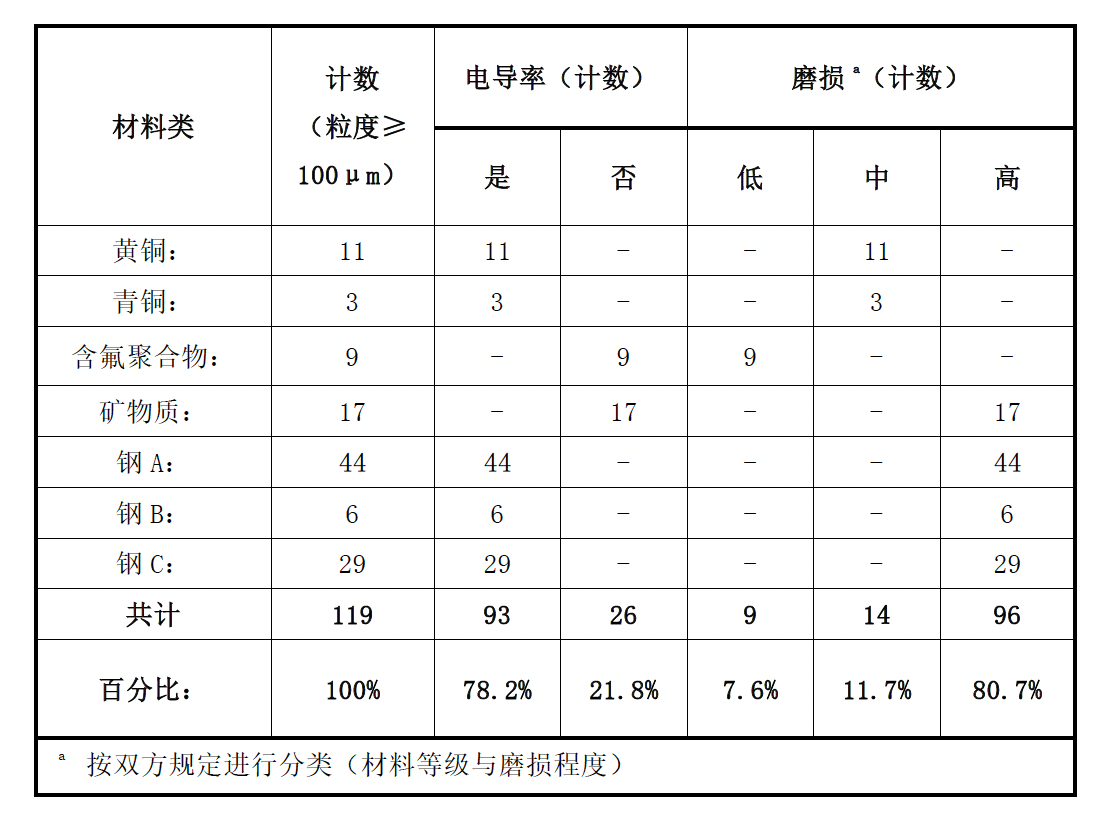

圖4 按照物理特性進行分類
在進行汽車清潔度測試過程中，我們發現有一類硬度值較大的顆粒物對零部件的損傷風險ZUI大。根據客戶測試需求，Aixa-Perception系統將“硬質顆粒”作為檢測的一個獨立模塊，根據顆粒的HV值大小將所有顆粒進行分類，同時將其分成“Soft”、“Medium”和“Hard”三類，以便于快速判斷不同顆粒對零部件的影響程度。例如，SiC、SiO2 、 Al2O3和玻璃等硬質顆粒是ZUI危險的污染物之一，它們十分容易在零部件表面產生劃痕或卡住移動部件，如下圖所示。
.png)
圖5 根據硬度值進行顆粒分類
6K高清分辨率顆粒圖像
以往電鏡清潔度系統往往采用掩膜的方式識別顆粒形貌，再進行顆粒邊緣尺寸測量，這種方式以極少的像素點確定顆粒物尺寸，在測量過量過程中會加大測量誤差，影響結果準確性。Aixa-Perception系統以DUJIA的高分辨率識別方式，對每一個需要檢測的顆粒均以6K高分辨進行拍圖，再測量尺寸。通過該種方式，既獲得了清晰的顆粒形貌像，同時會縮小尺寸測量的誤差，尤其是小尺寸顆粒。另外，針對每一個顆粒，Aixa-Perception系統會詳細展示其長邊直徑、短邊直徑、面積、分類和元素占比等信息。
.png)

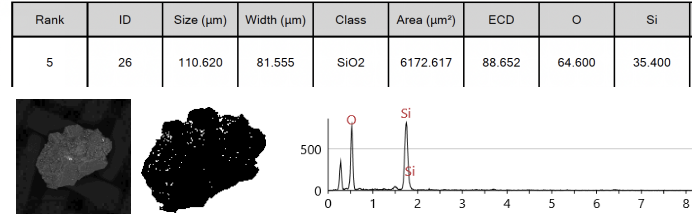

圖6 顆粒信息表
其他信息
在Aixa-Perception全自動汽車清潔度分析系統中，還提供了諸多可以根據企業內部標準靈活調整的功能。例如微調汽車清潔度分類庫、更改CCC代碼評級標準、自定義顆粒展示信息和添加化學成分占比統計表等等。
.png)

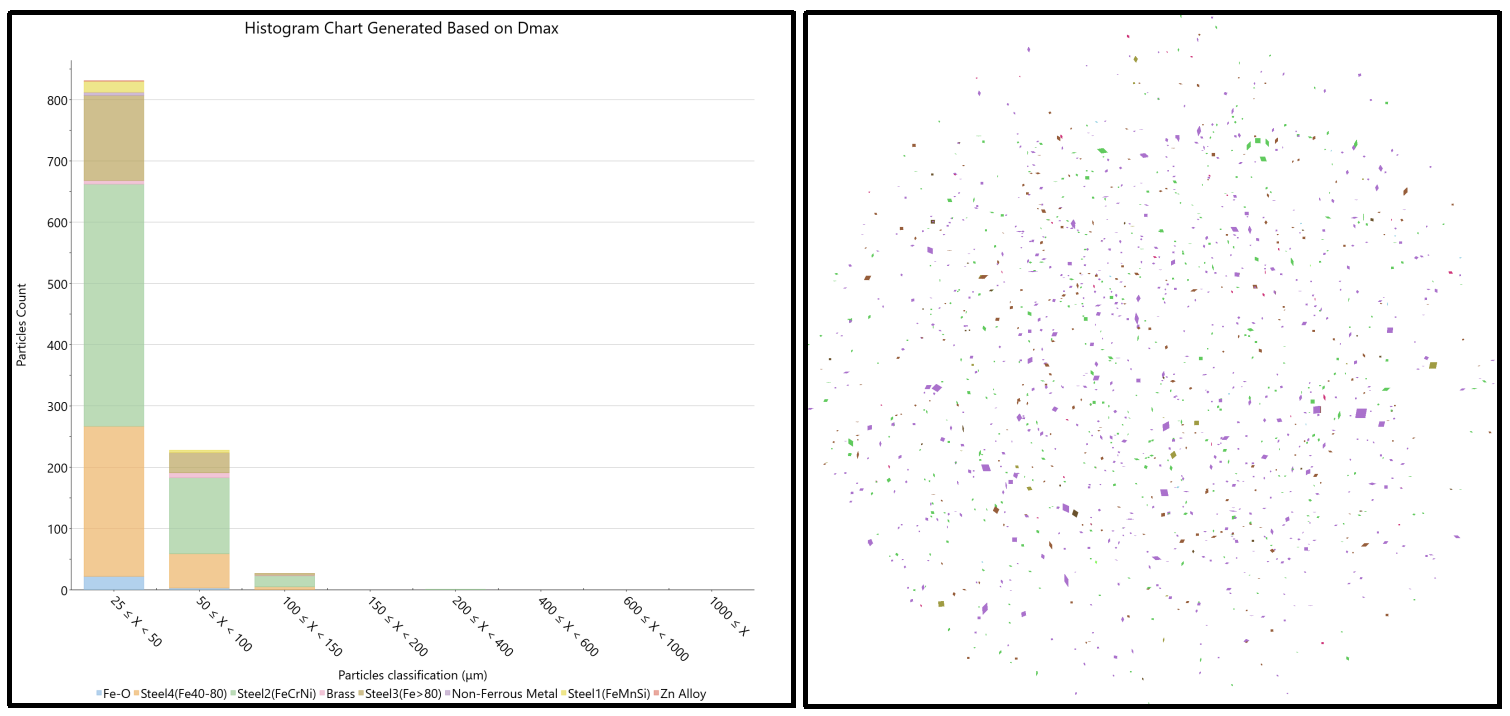

圖7 顆粒尺寸、成分分類直方圖（左）和所有顆粒分布圖（右）
