近期，我國商務部對原產于日本的進口二氯二氫硅發起反傾銷調查，維護我國半導體等產業合法權益。這一動作背后，折射出國內半導體產業鏈對關鍵戰略材料的迫切突圍需求。玻璃基板作為先進封裝領域的核心材料之一，正成為國產替代的賽道焦點。
玻璃基板的概念
玻璃基板（Glass Substrate）是指采用高性能玻璃材料作為半導體、顯示面板、封裝載體等電子元器件的基底材料。 玻璃基板具有優異的光學性能、熱穩定性、化學穩定性和電學性能，在現代電子制造領域得到了廣泛應用。
玻璃基板ZUI早應用于顯示行業，如液晶顯示（LCD）和有機發光二極管（OLED）面板，隨后隨著先進封裝技術的發展，玻璃基板開始進入半導體領域，特別是在晶圓級封裝（WLP）、面板級封裝（PLP）、2.5D/3D封裝、射頻（RF）應用以及先進光學器件等領域。目前，玻璃基板被視為替代傳統硅基板和有機基板（如PCB、BT基板）的重要材料之一，尤其在高密度互連、高頻信號傳輸?shù)葢?yīng)用中展現出獨特優勢。
玻璃基板與傳統基板的差異
目前，半導體行業主要使用的基板材料包括硅基板（Si Substrate）、有機基板（Organic Substrate，如PCB、BT基板）以及陶瓷基板（Ceramic Substrate）。玻璃基板與這些傳統基板在多個方面存在顯著差異：
1機械性能
玻璃基板相比硅基板具有更高的抗彎強度，不易破碎。相比有機基板，玻璃基板的熱膨脹系數（CTE）更接近硅材料，從而減少熱應力引起的翹曲問題。
2介電性能
玻璃的介電常數（Dk）低，通常在4-6之間，遠低于硅基板（Dk約為11.7），在高頻通信應用（如5G、毫米波）中可降低信號損耗，提升傳輸效率。玻璃的介電損耗（Df）更低，使其適用于高速信號傳輸。
3平整度與制造精度
玻璃基板的表面平整度極高，遠優于PCB和BT基板，這對先進封裝中的微縮化線路加工（如RDL布線）至關重要。
4成本與工藝兼容性
玻璃基板可通過面板級制造方式生產，具有更大的尺寸優勢，有利于降低單位成本。玻璃基板的化學穩定性好，耐腐蝕性高，可在高溫和腐蝕性環境下長期使用。
由于這些優點，玻璃基板在高頻高速應用（如5G基站、光通信、AI芯片封裝）和先進封裝技術（如Fan-Out封裝、2.5D/3D封裝）中成為重要的候選材料。
玻璃通孔（TGV）技術
玻璃通孔（TGV）是指在玻璃基板上加工貫穿孔，并在孔內填充導電材料（如銅），以實現芯片之間的垂直互連。 TGV技術使玻璃基板在2.5D/3D封裝中具備類似硅通孔（TSV）的互連能力，同時保持低成本和優異的介電性能。目前TGV主要采用以下加工工藝：
1激光鉆孔（Laser Drilling）
利用飛秒激光或皮秒激光直接刻蝕玻璃，適用于高精度微孔加工。
2濕法蝕刻（Wet Etching）
通過HF等酸性溶液選擇性腐蝕玻璃，適用批量生產。
3機械鉆孔（Mechanical Drilling）
使用超硬鉆頭加工，但效率較低。
玻璃通孔加工完成后，需填充導電材料以實現電連接，常見方法包括：濺射（Sputtering）+ 電鍍（Electroplating）、化學氣相沉積（CVD）和金屬漿料填充等工藝。TGV技術使玻璃基板能夠?qū)崿F(xiàn)高密度互連，同時兼具低損耗、高頻特性，在5G、光通信、AI芯片封裝等領域展現出巨大潛力。
SEM在表征玻璃基板中的應用
表面形貌分析：SEM可用于觀察玻璃基板的微觀結構，評估加工質量，如表面粗糙度、裂紋、微孔尺寸等。同時通過斷面觀察，可評估玻璃基板的內部結構、金屬填充狀態，以及潛在的缺陷（如空洞、裂紋）。
.png)
.png)

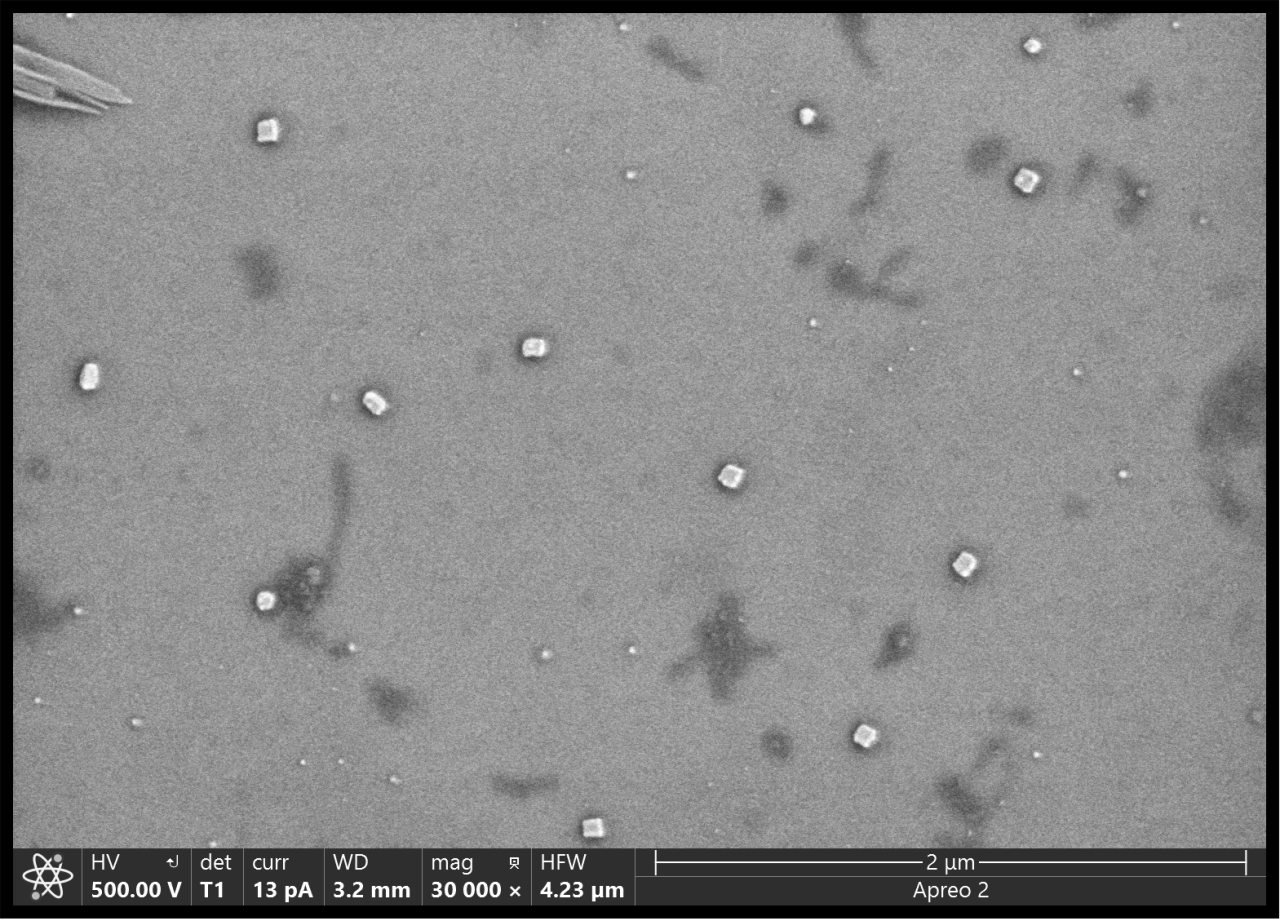

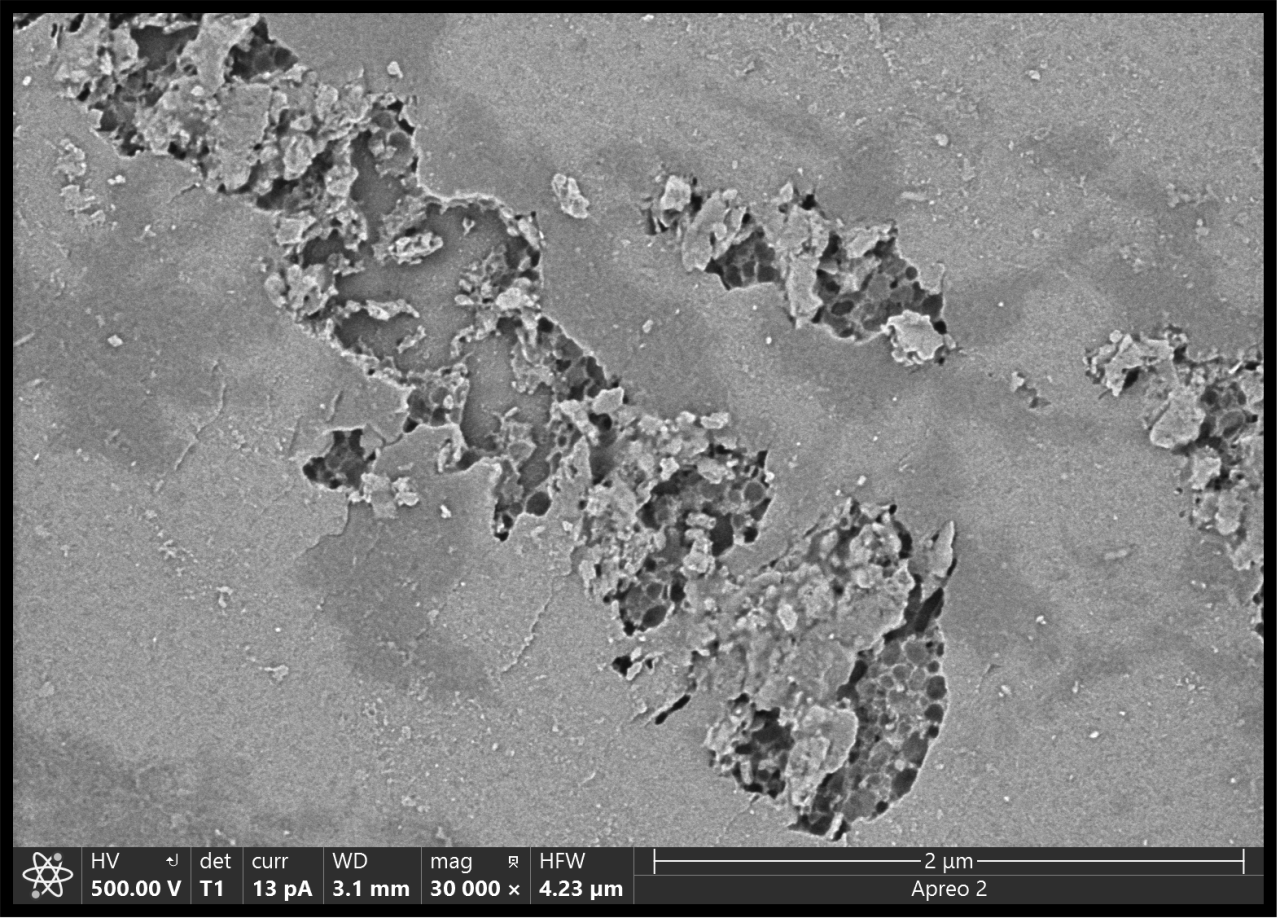

圖1 玻璃表面形貌觀測(Apreo 2拍攝)
玻璃通孔（TGV）分析：SEM可用于檢測TGV孔徑、孔壁質量、金屬填充均勻性等關鍵指標，優化工藝參數。
.png)

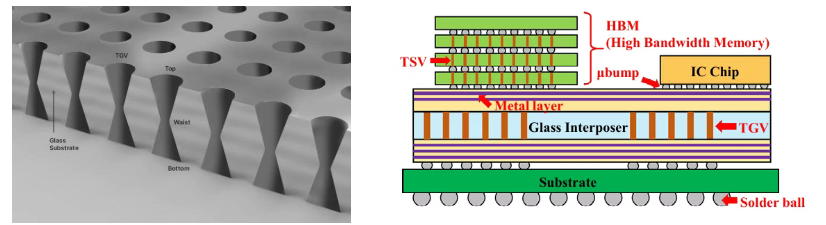

圖2 TGV通孔孔徑等關鍵尺寸測量(圖片來自網絡)
薄膜沉積質量檢測：玻璃基板常需進行金屬化（如Cu、Al沉積），SEM可用于評估薄膜厚度、均勻性及附著力。同時結合能量色散X射線譜（EDS, Energy Dispersive Spectroscopy）可以分析玻璃基板的化學成分，檢測金屬涂層和填充材料的元素分布，優化玻璃基板的制造工藝。
.png)

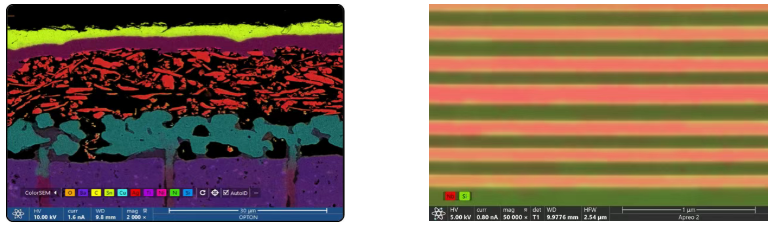

圖3 鍍層成分分布檢測(Apreo 2拍攝)
玻璃基板因其優異的電學、機械和熱學性能，正逐步成為半導體行業的新興材料。玻璃通孔（TGV）技術的成熟使其在先進封裝和高頻應用中展現出巨大潛力，而掃描電子顯微鏡（SEM）等高精度表征手段則為玻璃基板的質量控制提供了重要支持。賽默飛超高分辨場發射掃描電鏡Apreo 2兼具低電壓高質量成像和多功能分析性能于一體，采用雙引擎技術，超低電壓下可直接分析玻璃樣品，且無需做噴鍍處理。如上面展示案例所示，在低電壓下，直接將玻璃樣品置于Apreo 2電鏡中進行拍攝，同時憑借快捷的FLASH功能，設備可自動執行精細調節動作，只需移動幾次鼠標，就可完成必要的合軸對中、消像散和圖像聚焦校正，即使電鏡初學者也能充分發揮Apreo 2的ZUI佳性能。
未來，隨著半導體封裝技術的進步，玻璃基板有望在5G通信、AI芯片、光通信等領域發揮更大的作用。
